Максимальный грузовой момент – 100 кНм
Максимальный вылет 8,6 м
Грузоподъемность на мин. вылете стрелы – 2910 кг
Грузоподъемность на макс. вылете стрелы – 1100 кг

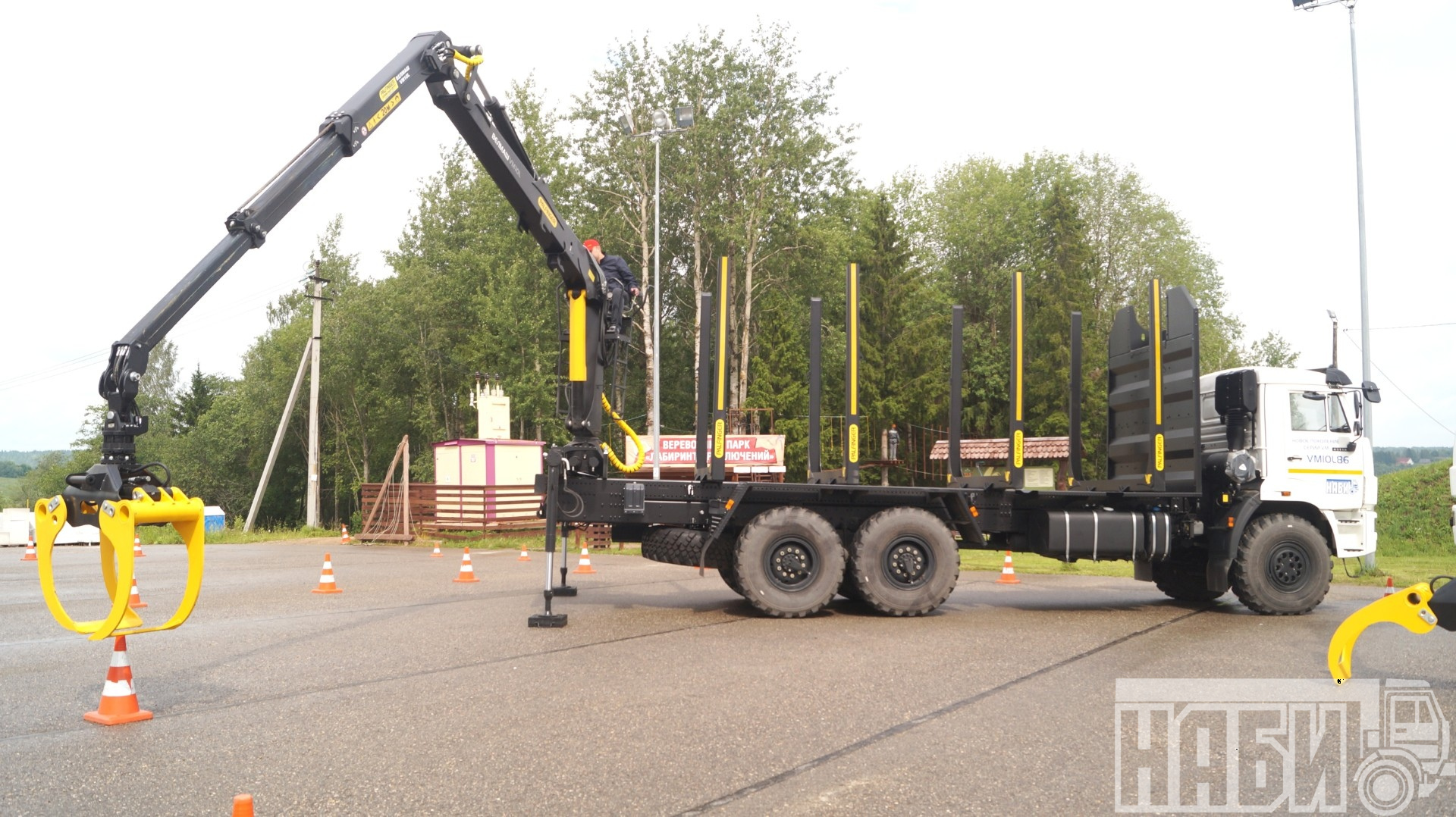

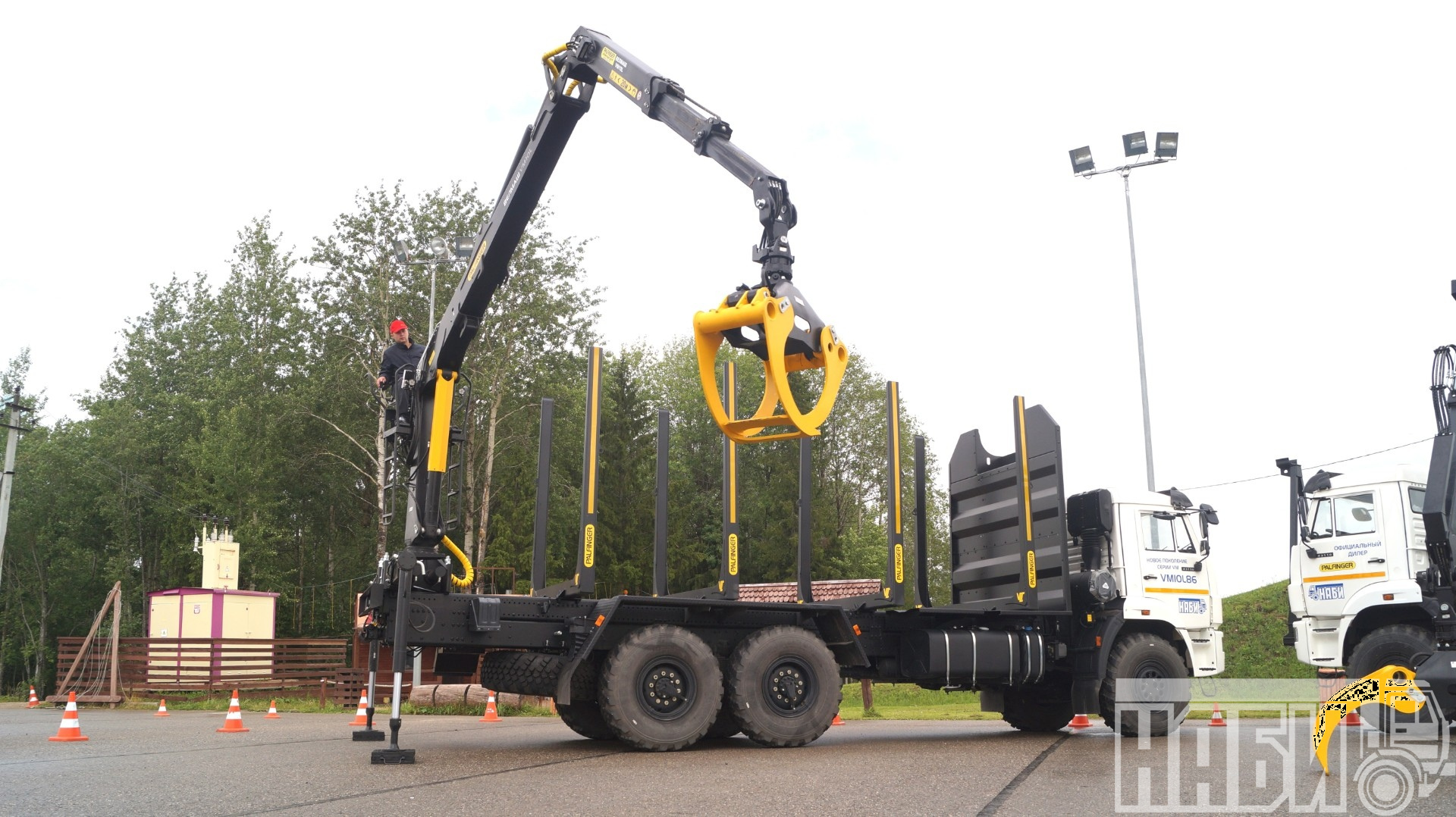

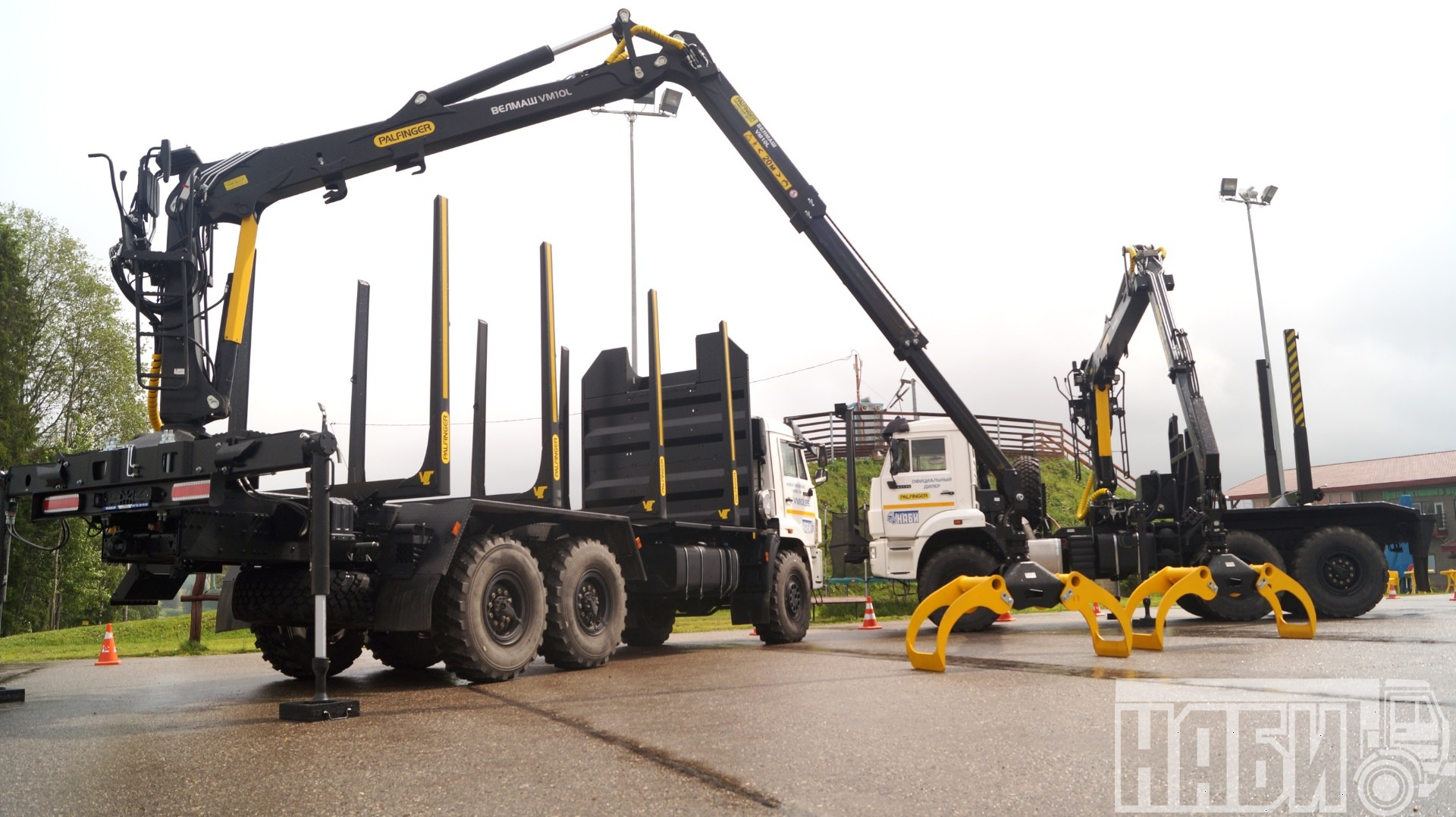

PALFINGER ВЕЛМАШ VM10L86 – это продолжение линейки манипуляторов нового поколения серии VM. Манипулятор с двойным удлинителем ВЕЛМАШ VM10L86 разработан совместно конструкторами российского завода «ВЕЛМАШ-С» и австрийского завода Epsilon. В конструкции использованы решения Epsilon, проверенные эксплуатацией, в т.ч. и в России. Манипулятор ВЕЛМАШ VM10L86 очень похож на VM10L74, что неудивительно, т.к. большинство основных узлов были у него заимствованы: основание с опорами, колонна, пост управления, стрела и основные гидроцилиндры полностью унифицированы. Это существенно уменьшает номенклатуру уникальных деталей и облегчает работу сервисно-ремонтных служб.
Основное отличие конструкции удлинителей нового манипулятора VM10L86 от системы удлинителей ОМТЛ 97-04 – привод второго удлинителя цепной, а все гидравлические линии спрятаны внутрь коробов. Это позволило не только максимально защитить РВД и трубопроводы от случайного повреждения, но и сделать саму конструкцию узла очень компактной. Кроме того, цепь не требует какого-либо сложного обслуживания или ремонта – достаточно лишь периодически подтягивать ее регулировочной гайкой. Подобное решение сводит к минимуму вероятность повреждения защищенных стальным коробом рукавов, а конструкция обеспечивает возможность легкой замены изношенных рукавов без разборки рукояти за считанные минуты даже в полевых условиях.
Основные характеристики:
Грузовой момент 100 кНм
Максимальный вылет стрелы 8.6 м
Грузоподъемность на мин. вылете 2910 кг
Грузоподъемность на макс. вылете 1100 кг
Угол поворота колонны 425 °
Масса манипулятора (без захвата с ротатором) 1900 кг
